伊人久久综合影院首页,亚洲精品久久一区影院,疯狂迎合进入强壮公的视频,欧美日本视频一区在线视频

3D打印 > 在線報價 > 加工材料 > 3D打印材料：SLA-2（SLA-8000光敏樹脂）
SLA-光敏樹脂8000
使用工業級SLA3D打印機   SLA-2：光敏樹脂8000是SLA設備使用最近兩年才推出來的材料，適合用于驗證設計尺寸有要求的模型產品，打印出來的產品表面很光滑，精度高，這款材料的強度比SLA-1（光敏樹脂14120）要好。產品外觀后期可以噴涂各種各樣的顏色，但不能耐高溫。
材料及成品實拍圖   SLA-2 光敏樹脂8000　 SLA-光敏樹脂8000　 SLA-2 進口光敏樹脂8000　 SLA-光敏樹脂8000　 SLA-2光敏樹脂8000　 SLA-光敏樹脂8000
詳細參數信息   單件最大打印尺寸1400mm×700mm×500mm
逐層打印每層厚度0.05mm
誤差范圍±0.05mm(L≤100mm)或±0.05%×L（L＞100mm）
推薦最小細節0.5mm
推薦最小壁厚1mm
強度比14120要高
適合用來驗證設計尺寸使用
韌性一般
物性表
熱變形溫度（0.46 MPa）（ASTM Method D648 ） 46℃
熱變形溫度（1.8 MPa）（ASTM Method D648 ） 41 ℃
硬度（Shore D）（ASTM Method D2240 ） 79
拉伸強度（ASTM Method D638M） 35 MPa
斷裂延展率（ASTM Method D638M） 6 - 9%（考察材料是否適合攻絲、卡扣等韌性要求的重要指標，該材料適合1-3次攻絲）
彈性模量（ASTM Method D638M） 2370 - 2650 MPa
彎曲強度（ASTM Method D790M） 67 MPa
彎曲模量（ASTM Method D790M） 2178 - 2222 MPa
缺口沖擊強度（ASTM Method D256A） 23 - 29 J/m（考察材料是否容易摔壞、斷裂的重要指標，4mm厚度的該材料產品30cm高度下自然落體不會破裂）
吸水率（ASTM Method D570-98） 0.4%
泊松比（ASTM Method D638M） 0.41
絕緣強度（ASTM Method D149-97A） 17.9 kV/mm
介電常數 60 Hz（ASTM Method D150-98） 3.8
介電常數 1 KHz（ASTM Method D150-98） 3.7
介電常數 1 MHz（ASTM Method D150-98） 3.4

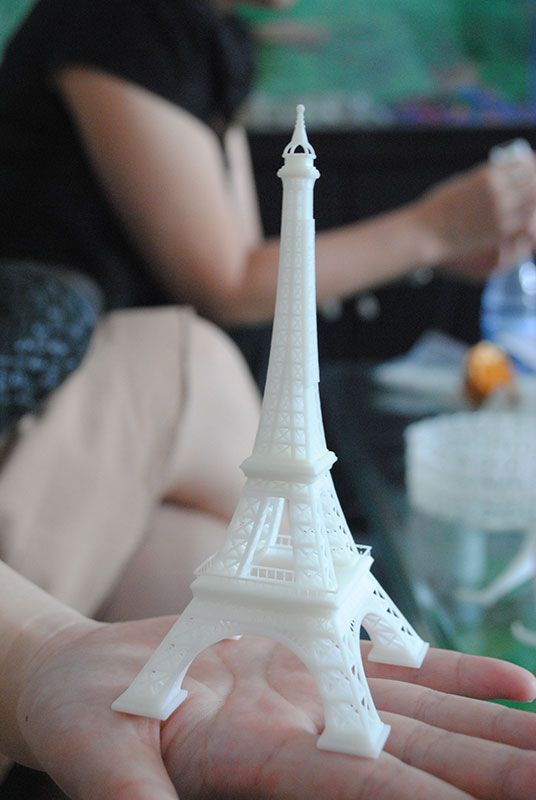

3D打印SLA-2產品案例
SLA--3D打印過程視頻

累計已有1935個手板模型采用SLA-2材料進行制作
我也要選用此款材料     馬上咨詢客服了解更多

了解其它材料
