伊人久久综合影院首页,亚洲精品久久一区影院,疯狂迎合进入强壮公的视频,欧美日本视频一区在线视频

手板加工 > 3D打印服務 > SLS-1（進口1171尼龍材料）
SLS-1171尼龍
使用工業級激光燒結技術SLS－3D打印機   SLS-1：這是強度非常高的尼龍材料，同時它還擁有很好的耐熱性（130度）。你可以使用此材料來制作活動鏈條或彈簧類物品。
請注意這是可滲透的材料，所以它會吸收空氣中的細小灰塵。請注意長久在陽光下直曬，表面將會變成黃色。
模型設計和壁厚的不同將會影響此材料的柔韌性。 我們推薦使用此材料來制作對溫度及強度有要求模型。
外觀效果：制作的成品表面不光滑，磨砂感。
制作的成品表面不光滑，磨砂感，表面上色難。

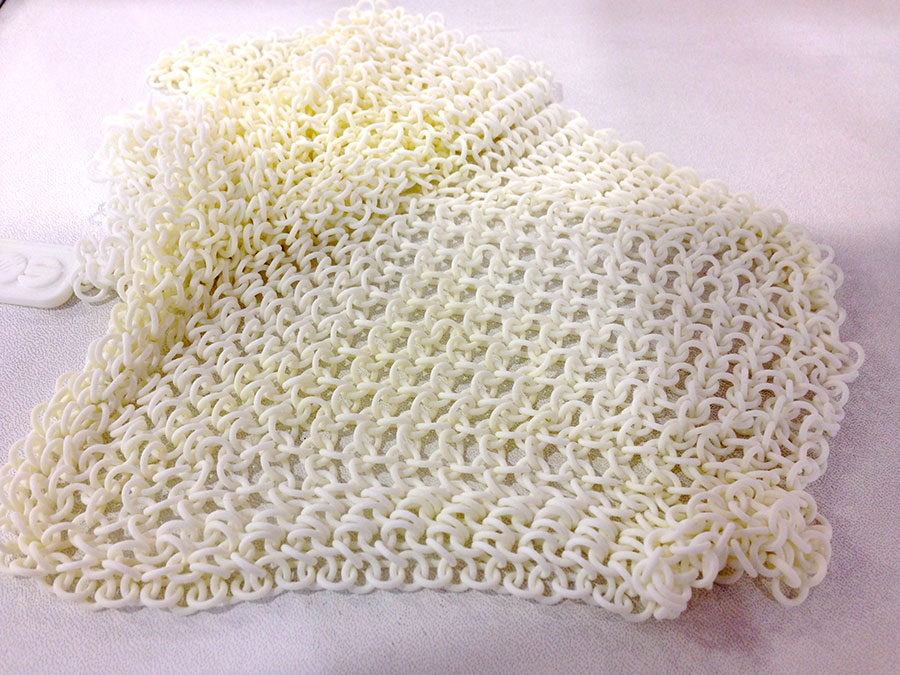

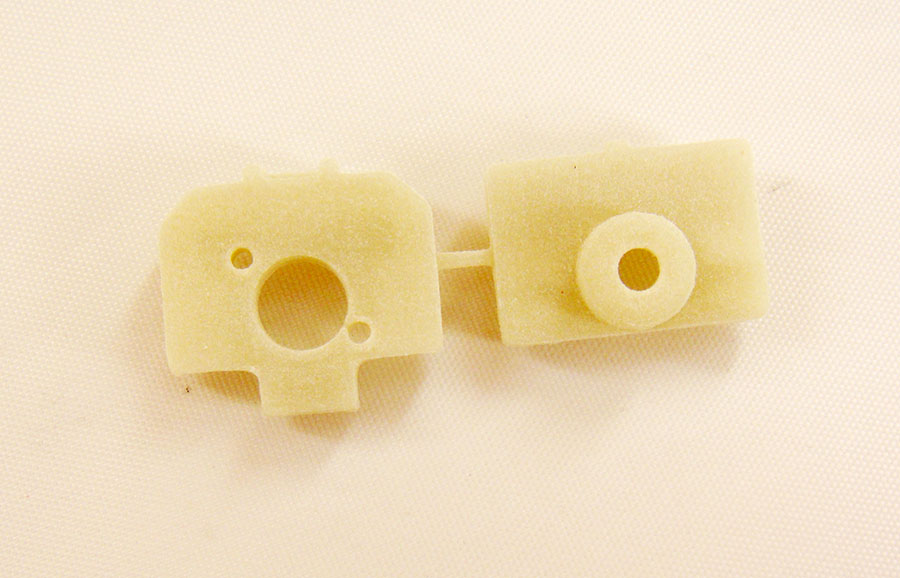

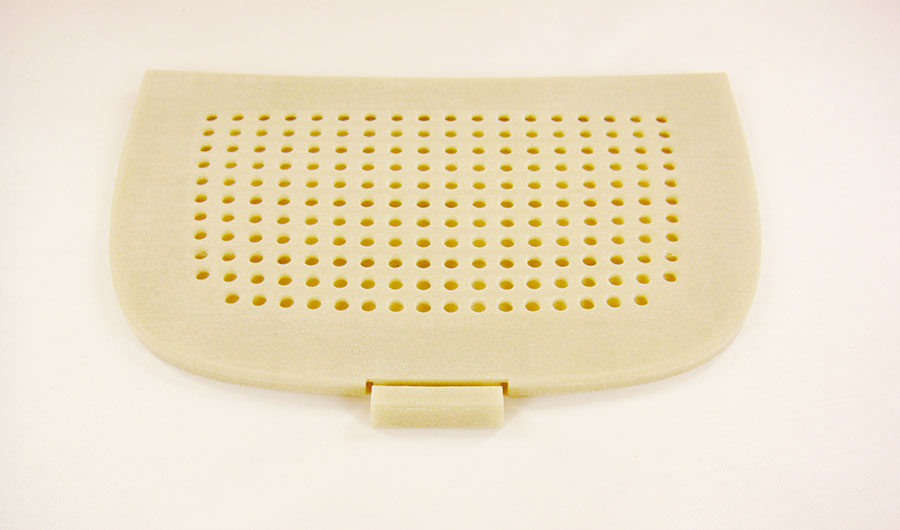

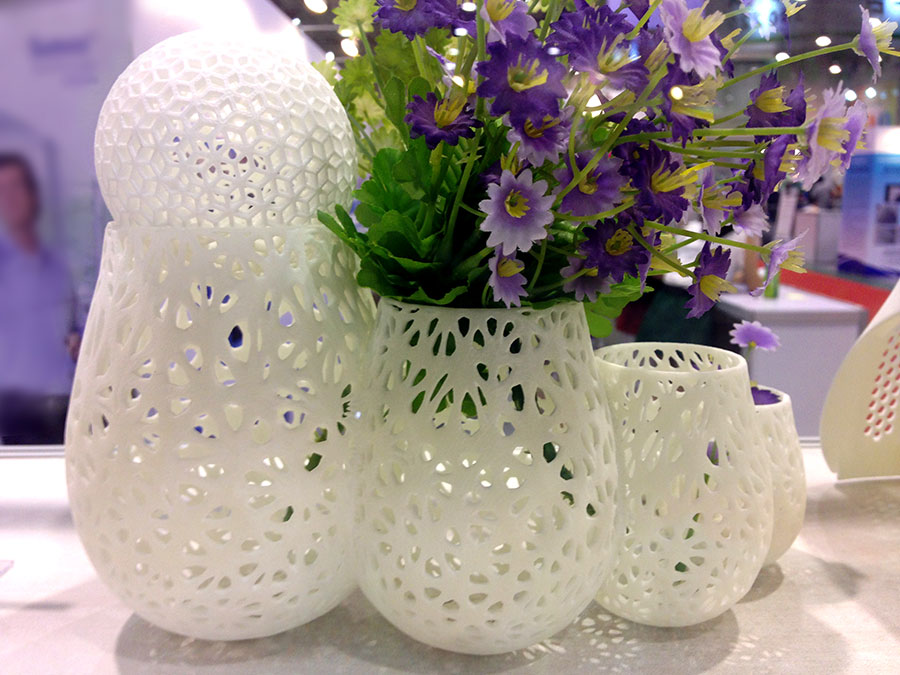

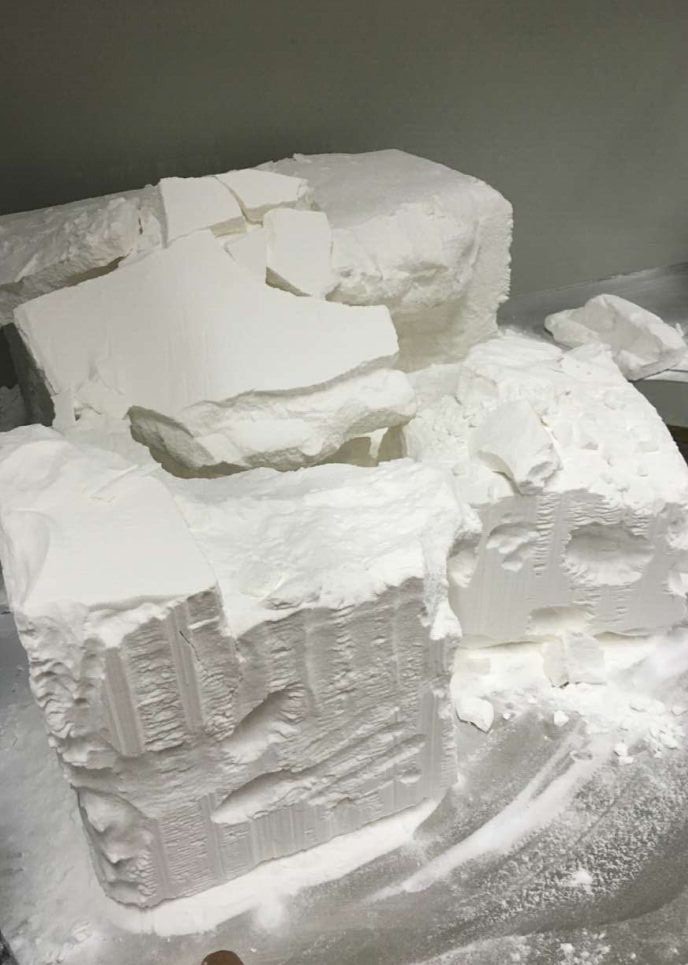

材料及成品實拍圖   SLS-1171尼龍1　 SLS-1171尼龍2　 SLS-1171尼龍3　 SLS-1171尼龍4

SLS-1171尼龍5　 SLS-1171尼龍6
詳細參數信息   單體最大尺寸760mm×580mm×380mm
逐層打印每層厚度0.1mm
誤差范圍+/-0.20mm
推薦最小細節0.8mm
推薦最小壁厚1mm
強度高
適合各種大小尺寸模型
韌性好
FP1200材料參數
材料性質 值 單位 研究方法
平均粒徑 38 μm ISO 13319
粒
徑
分
布		 微粒<30μm 5max % ISO 13319
粗顆粒>70μm 5max % ISO 13319
包裝密度 0.52 g/cm3 ISO 1068-1975
制件密度 1.03 g/cm3 ISO 1068-1975
熔點 183 °C ISO 11357-3
熱變形溫度(0.45MPa) 148 °C ISO 75f
熱變形溫度(1.8MPa) 42 °C ISO 75f
拉伸模量 1800 Mpa ISO 527-2:93-1B
拉伸斷裂強度 48 Mpa ISO 527-2:93-1B
斷裂延伸率 24 % ISO 527-2:93-1B
彎曲模量 1500 Mpa ISO 178 (23°C)
沖擊強度 40 kJ/m2 ISO 179 1eU (23°C)
硬度 70 ISO 868 (20°C)
FP1230材料參數
材料性質 值 單位 研究方法
平均粒徑 38 μm ISO 13319
粒
徑
分
布		 微粒<30μm 5max % ISO 13319
粗顆粒>70μm 5max % ISO 13319
包裝密度 0.64 g/cm3 ISO 1068-1975
制件密度 1.25 g/cm3 ISO 1068-1975
熔點 183 °C ISO 11357-3
熱變形溫度(0.45MPa) 165 °C ISO 75f
熱變形溫度(1.8MPa) 47 °C ISO 75f
拉伸模量 1800 Mpa ISO 527-2:93-1B
拉伸斷裂強度 45 Mpa ISO 527-2:93-1B
斷裂延伸率 20 % ISO 527-2:93-1B
彎曲模量 1500 Mpa ISO 178 (23°C)
沖擊強度 34 kJ/m2 ISO 179 1eU (23°C)
硬度 76 ISO 868 (20°C)
3D打印SLS-1產品案例

累計已有5102個手板模型采用SLS-1尼龍材料進行制作
我也要選用此款材料     馬上咨詢客服了解更多

了解其它材料
